H型钢轨道摩擦输送机

一、简介：

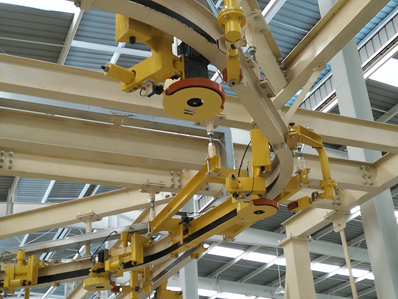

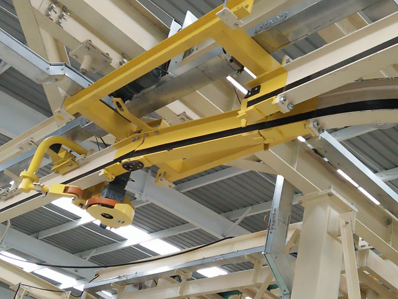

H型轨道摩擦式输送机，是我公司在双槽钢轨道基础上研制的一种新型自动化生产输送设备。它以摩擦轮驱动载荷小车及连杆，从而推动载荷小车运行，实现物品的输送和储存。按使用分为悬挂和地面两种形式。按承载分为4H和6H两种形式

二．输送机的主要特点

1、以摩擦传动代替以往的链式传动，传动平稳，噪音小。

2、不需润滑，不污染环境，是环保型的输送设备。

3、由独立的驱动单元组成输送系统，结构简单，形式灵活多样，更换快捷，维修方便。

4、单元制作更简单方便、安装施工更快捷、节约成本等多种优势。

5、广泛应用于汽车生产的焊装生产线，涂装生产线，总装生产线，以及其它各行各业。

三、输送机的主要技术参数

1、轨道：4H: H型钢 200x100 ; 6H: H型钢 250x125，

3、载荷小车：4H: 走轮Φ120, 导向轮Φ47; 6H: 走轮Φ160，导向轮Φ72

4、单车载重：4H: 500Kg; 6H: 1000kg

5、连杆宽度：4H: 50mm，6H: 80mm

6、驱动轮；直径Φ320和Φ360，聚氨脂轮缘

7、道岔斜角：45°，道岔转弯半径：R1000， R1500

8、爬坡角度：一般不大于6°

9、运行速度：5~24m/min或更高

10、驱动单元电机功率： 0.12~0.37KW。或根据实际情况定。
